Smart solavskärmning: bättre inneklimat & lägre energianvändning
Solavskärmning är ett effektivt och ofta nödvändigt sätt att hålla solens värme ute och minska behovet av kyla. Med rätt solskydd och smart styrning kan Lindinvent samtidigt ta vara på solljuset och solenergin när de gör nytta.
Genom att kombinera yttre faktorer som solens styrka och position med sensorer på insidan av fönstret kan Lindinvent styra solskydden med målet att minimera energianvändningen och maximera välbefinnandet för hyresgästen. Styrningen kan ge mer dagsljus och bättre utsikt utan onödig bländning, och via LINDINSPECT® blir lösningen enkel att följa och hantera i ett intuitivt webbgränssnitt.
Varför ska du ha smart solavskärmning?
Smart solavskärmning handlar inte bara om att hindra solen från att lysa in. Den påverkar komfort, temperatur, dagsljus, bländning, energi, manövrerbarhet och hållbarhet. Med rätt styrning kan solavskärmningen dessutom bidra till begränsad insyn och göra det svårare att ta sig in genom fönster.
Värme och kyla – använd solen när den gör nytta
Solen ger både värme och ljus, och det ska tas till vara när det passar. Väderstationen ger systemet information om bland annat ljusstyrka, värmeeffekt per kvadratmeter, temperatur, luftfuktighet och vindhastighet.
- Under sommarhalvåret kan solavskärmningen stänga ute solvärmen för att hålla nere temperaturen och minska behovet av kyla.
- Under vinterhalvåret kan solen i stället användas som ett kostnadsfritt tillskott av värme och ljus, så länge det inte uppstår bländning.
- Om ett rum har värmebehov och närvarodetekteringen visar att rummet är tomt kan solskyddet tillåta solinstrålningen att värma upp rummet.
- När lokalerna är tomma kan ett nedfällt solskydd dessutom, beroende på konstruktion, förbättra fönsterpartiets U-värde något.
Dagsljus, utsikt och bländskydd
Olika typer av solskydd ger olika förutsättningar för utsikt och bländskydd. Vävar begränsar ofta utsikten mer än persienner när solen står relativt högt. När solen står lågt behöver persiennerna vinklas mer, vilket också påverkar utsikten.
Vävar som ger viss genomsiktlighet ger inte alltid ett fullständigt bländskydd och kan därför behöva kompletteras med invändiga bländskydd. Solskyddet är samtidigt en del av fastighetens klimatskal och behöver därför balansera utsikt, bländskydd och värmereduktion.
Lindinvents styrning kan optimera persiennernas vinkel för maximal utsikt och minimal värmeinstrålning. Med dagsljuskompenserad belysning kan mer tillgängligt dagsljus dessutom minska behovet av elektrisk belysning.
Med en IFC-modell av byggnaden kan en 3D-baserad skuggberäkning visa vilka fönster som nås av solen eller ligger i skugga under årets olika dagar. Fönster som redan är skuggade behöver inte solskydd på samma sätt, vilket kan ge bättre utsikt.
För vävar kan önskad öppningsgrad ställas in för bättre utsikt, förutsatt att glaset klarar det utan risk för temperaturspänningar och att lösningen är lämplig ur energisynpunkt.
Automatisk styrning – med möjlighet att påverka själv
Hyresgästerna kan uppleva ett ökat välbefinnande när de själva kan manövrera solskyddet. Den automatiska styrningen kan därför kombineras med individuell manövrering.
Lindinvent kan erbjuda flera sätt att styra solavskärmningen:
- trådbundna strömbrytare
- trådlösa och batterilösa strömbrytare för flexibel placering
- appbaserad justering, där användaren skannar en QR-kod och justerar solskyddet efter önskemål i appen
Vädersäkrad solavskärmning
Väderstationens värden används inte bara för att styra solavskärmningen optimalt utan också för att skydda hårdvaran.
Vid för höga vindhastigheter går solavskärmningen upp. Detsamma gäller vid för låga temperaturer.
Samverkan med brandfunktion
Vid indikation på brand, eller om en övervakad signal uteblir under en viss tid, ska solskyddet gå upp så att fönstren blir fritt tillgängliga både från insidan och utsidan.
Begränsad insyn och inbrott
När dagen är slut och lokalerna har lämnats kan solavskärmningen gå ner för att begränsa insynen. Det gör det svårare att se vad som finns i lokalerna.
Persienner framför fönstren kan dessutom göra det svårare att ta sig in genom fönstret.
Rullgardin, screen, persienn eller markis – intelligent styrning för olika behov
Rullgardiner, screens, persienner och markiser har olika egenskaper och ger olika förutsättningar för utsikt, bländskydd och värmereduktion. Vilken typ som passar bäst beror därför på fastighetens och rummets förutsättningar.
Ungefärlig värmereduktion:
Utvändig persienn: ~80–90 %
Utvändig screen: ~75–85 %
Persienn mellan glasen: ~55–65 %
Metalliserad invändig rullgardin: ~35–55 %
Invändig rullgardin, icke metalliserad: ~20–40 %
Rullgardin / screen
Vävar kan ge viss utsikt, men graden av genomsiktlighet påverkar också bländskyddet. I vissa fall kan ett invändigt bländskydd behövas som komplement.
Persienner
Persiennernas lamellvinkel kan optimeras för att ge så mycket utsikt som möjligt samtidigt som värmeinstrålningen begränsas.
Markiser
Markiser är en av de typer av solavskärmning som kan ingå i den intelligenta styrningen.
Invändigt eller utvändigt?
Typ och placering påverkar förutsättningarna för utsikt, bländskydd och värmereduktion.
Solavskärmning som anpassar sig efter behovet
Solens påverkan på en fastighet förändras under hela dagen och året. Med automatisk styrning kan solavskärmningen anpassas efter de aktuella förhållandena i stället för att vara i samma position oavsett om solen träffar fasaden eller inte.
Lindinvent kan styra motoriserade solskydd och låta styrningen samverka med övriga funktioner på rumsnivå. Styrningen kan väga samman förhållanden utomhus, som solstyrka och temperatur, med information från rummet, som närvaro och rumstemperatur.
En del av rumsstyrningen
Solavskärmningen är inte en isolerad funktion – den kan vara en del av den samlade styrningen av rummet. Genom att låta solavskärmningen samverka med ventilation, värme, kyla och belysning kan styrningen utgå från rummets faktiska förutsättningar och användning.
Vilka typer av solavskärmning kan vi styra?
Lindinvent kan styra motoriserade solskydd som rullgardiner, screens, persienner och markiser.
Styrningen anpassas efter den aktuella lösningens tekniska förutsättningar och hur solavskärmningen ska fungera tillsammans med rummets övriga system.
Automatisk solavskärmning
Med automatisk styrning kan solskyddets position anpassas efter aktuella förhållanden i stället för att användaren själv behöver justera solavskärmningen under dagen.
Styrningen kan bland annat ta hänsyn till solstyrka, utomhustemperatur, rumstemperatur, närvaro och information om hur solen påverkar fastighetens olika fasader och fönster.
Individuell styrning
Automatisk styrning behöver inte innebära att användaren förlorar möjligheten att påverka sin egen miljö.
Användaren kan ges möjlighet att själv påverka solavskärmningen i det egna rummet samtidigt som systemet hanterar den övergripande automatiska styrningen.
Rätt solavskärmning börjar innan fastigheten är färdigprojekterad
Med skuggberäkningar och skuggstudier kan vi analysera hur solinstrålningen påverkar en fastighet vid olika tider på dagen och under olika delar av året. Studien ger ett värdefullt underlag för att avgöra var solavskärmning behövs och hur styrningen bör utformas.
För att få största möjliga nytta bör skuggberäkningen göras tidigt i byggprocessen. Målet är att skuggstudien ska vara klar innan projekteringen av fastighetens solavskärmning och styrning påbörjas, så att resultaten kan användas som ett faktiskt projekteringsunderlag.
Från skuggstudie till färdig anläggning
1. Skuggstudie
Fastighetens sol- och skuggförhållanden analyseras.
2. Projektering
Resultatet används som underlag när lösningen projekteras.
3. Installation
Solavskärmning och styrsystem installeras i fastigheten.
4. Driftsättning
Systemet konfigureras och tas i drift.
Studien och beräkningen
Genom att utgå från byggnadens IFC-modell och information om omkringliggande byggnader kan vi analysera hur skuggor faller på fastighetens fönster under årets olika dagar och tider.
Beräkningen görs i 15-minutersintervall och ger ett detaljerat underlag för styrningen. På så sätt kan systemet ta hänsyn till om ett enskilt fönster är solbelyst eller skuggat när solavskärmningens position ska bestämmas.
Varför skuggberäkning?
Skuggstudien bör göras så tidigt som möjligt i projektet, innan lösningen för solavskärmning är fastställd. Då kan resultatet användas som ett faktiskt projekteringsunderlag och hjälpa till att avgöra var solskydd behövs och hur styrningen bör utformas.
Genom att tydliggöra vilka fönster som träffas av direkt sol och vilka som skuggas av omkringliggande byggnader blir det lättare att anpassa lösningen efter fastighetens verkliga förutsättningar. Det minskar samtidigt risken att solskydd installeras där behovet är litet eller saknas.
Väderstationen känner av förhållandena
WSC11 placeras utomhus och ger systemet aktuell information om väder- och ljusförhållanden: ljusstyrka, värmeeffekt per kvadratmeter, temperatur, luftfuktighet, lufttryck, vindhastighet, vindriktning och nederbörd.
Informationen från väderstationen används tillsammans med skuggberäkningen för att anpassa solavskärmningen efter de aktuella förhållandena vid fastighetens olika fasader.
Solavskärmning visualiserad i LINDINSPECT®

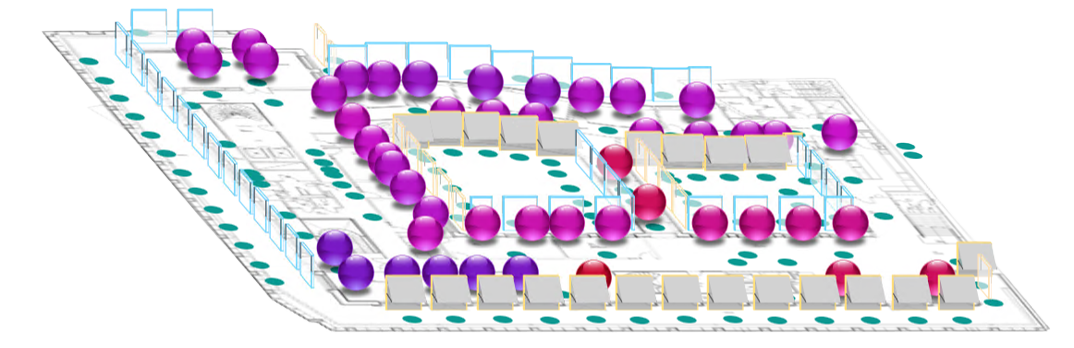

Exempel på visualisering i LINDINSPECT® med solavskärmning i form av markiser med länkarmar. Bilden är från Skären i Stockholm.
CASE
Smart solavskärmning i Fyrtornet
I Fyrtornet i Hyllie samordnas solavskärmningen med fastighetens klimatsystem.
Styrningen tar hänsyn till bland annat väder, fasad och hur omkringliggande bebyggelse skuggar olika delar av fastigheten. Samtidigt kan användarna påverka solskyddet lokalt.
Fyrtornet visar hur ventilation, belysning och solavskärmning kan samverka i samma fastighet – från den automatiska styrningen till användarens möjlighet att påverka sin egen miljö.
Planerar du solavskärmning i ett projekt?
Vi hjälper dig från projektering och skuggberäkning till styrning, driftsättning och uppföljning. Ta kontakt med oss tidigt i projektet så tittar vi tillsammans på fastighetens förutsättningar.
