Room template
Skyddsventilation - Rumsklimat labb
Typrum
Skyddsventilation - Rumsklimat labb
Klimatstyrning
Labbklimatstyrningen styr inneklimatet baserat på bl.a. närvaro, temperatur och koldioxidhalt. Tre olika utgångspunkter för flöden ställs in: min-, närvaro- och maxflöde.
Vid frånvaro styr spjället till minflöde, för att undvika utkylning. Vid närvaro styr spjället till närvaroflöde, för att säkerställa hygienflöde. Vid stigande rumstemperatur och koldioxidhalt styr spjället succesivt upp till maxflöde, för att bibehålla komforten m.a.p. på rumstemperatur och koldioxidhalt.
Labbklimatstyrningen anpassar allmänfrånluftsflödet efter processfrånluftsflödet, och skickar ut detta digitalt via spänningsmatnings- och kommunikationsslingan.
Flödesmätning
Mätenheten mäter processfrånluftsflödet, och skickar ut detta digitalt via spänningsmatnings- och kommunikationsslingan.

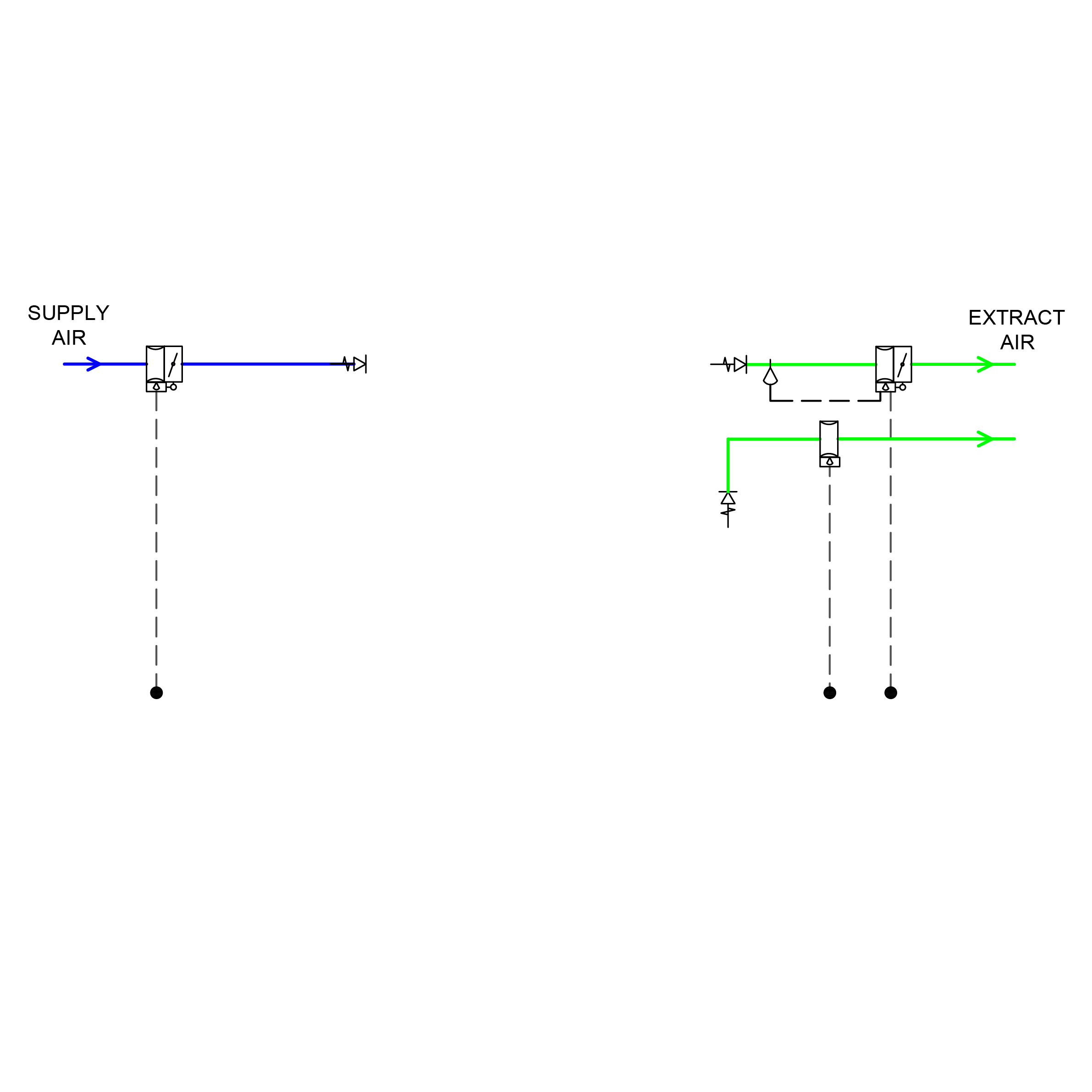

Flödesbalansering
Flödesstyrningen tar emot frånluftsflödena och styr tilluftsflödet, för att säkerställa inställt balansförhållande mellan från- och tilluft.
FUNKTIONSBESKRIVNING
Temperaturreglering via regulator
Rumstemperatur och frånluftsflöde mäts av regulator som reglerar luftmängd mellan inställt min och maxflöde för reglering av rumstemperatur. Tar även emot andra frånluftsflöden i flödeszonen och kan anpassa sitt eget flöde när dessa enheter forceras.
Flödesmätning
Mäter den totala mängden frånluft från anslutna frånluftsenheter och skickar ut värdet i flödeszonen.
Flödesbalansering
Tar emot flödessignaler ifrån externa källor och sätter börvärde därefter, med hänsyn till ev. offset som ska hållas. Givare mäter flödet och reglerar luftmängd så att balans/inställd offset uppnås.
